智能手操器
简介
PA6000-24M智能手操器是智能型、高精度的测控仪表。适用于测量温度、压力、液位、转速、频率等信号的模拟量输入测量，同时可通过现场或远程给定、控制、调节各设备运行状态，具备报警监测、数据采集、反馈控制的智能型仪表。采用高速微处理器和快速高精度模数变换器研制,采用大屏幕彩屏液晶模块显示测量结果和参数,具有测量、显示、参数设置、掉电保护、通讯、数据存储、变送输出、等功能,针对供测控系统进行设计,使用直接交流采样及真有效值测量原理,模拟信号经交流采样、数字滤波、微机处理后送液晶模块显示，并可选配485通讯接口和变送输出与计算机通信,实现自动控制及无人值守。具有高精度、高可靠性等特点。广泛应用于电力、水利、环保、冶金、化工、石化、铁路、建材、烟草、民航、市政、智能建筑等行业的供配电场所。
产品特点
● 使用直接交流采样及真有效值测量原理
仪表对输入的4-20mA信号进行直接交流采样，由DSP进行真有效值数据处理。
● 任意设定输入、输出信号对应值
可根据实际使用信号设置模拟量对应值及单位，显示简单直观，易读被测参数值。
● 给定输出方式可调
可把支持本地给定控制，也支持PLC/DCS等控制器远程给定输出控制。
● 高精度测量所测量
精度0.2％FS±1，能准确测量输入的模拟信号。
● 超强电磁兼容设计
采用全电磁兼容设计，使仪表具有极强的抗干扰能力，能在各种复杂的电磁干扰环境中正常工作。
● 人性化的界面操作
采用大屏幕彩屏液晶模块显示，以中文界面与用户进行交流，通过面板按键输入设置各个参数。采用全中文菜单方式操作，简便直观、易学易用。
● 大屏幕图形点阵液晶显示
采用320×240彩屏液晶显示测量结果及参数，清晰直观。
● 智能校表功能
仪表提供的智能化自动校验方式，使精度校验更为简单。易行。
● 报警功能
具备上限报警、下限报警、报警输出功能。

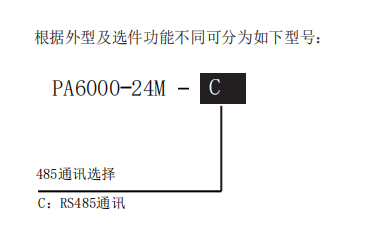

●RS485通信功能（选件，适用于-C的型号）
带485通信功能的型号具有modbusRTU通信功能，满足国际标准的modbusRTU通信规约。
技术指标
技术标准
PA6000-24M智能手操器引用以下标准:
（1）Q/IP01-2009 6000系列数字电力仪表
（2）GB/T 13978-2008 数字多用表通用技术
（3）GB/T 7676.8-2017 直接作用模拟指示电测量仪表及其附件
（4）GB/T 17626.4-2018 电磁兼容试验和测量技术
（5）GB/T 15464-1995仪表包装通用技术条件
主要技术指标
（1）基本误差：0.2％FS±1；；
（2）输入信号：标准电流 4～20mA
（3）变送输出：4～20mA（负载电阻≤500Ω）、1～5V（负载电阻≥200KΩ）(需定制)；
（4）显示输出: 采用320×240全彩屏液晶显示测量和各类参数值。
（5）通讯接口: 标准485接口，modbus-RTU通信规约
（6）报警输出：上限报警、下限报警、报警通过2路继电器无源触点输出。输出触点负载：AC250V/5A或DC30V/5A（阻性负载）。继电器寿命：10万次。
（7）供电电源：AC 90～260V (50/60 Hz)/DC 90～260V功耗≤3W。
电磁兼容
GB/17626.4-2008等同于IEC61000-4-4:2004静电放电抗扰度:Ⅳ级（GB/T17626.2-2008）；电快速瞬变脉冲群抗扰度： Ⅳ级（GB/T17626.4-2008）；浪涌（冲击）抗扰度：Ⅳ级（GB/T17626.5-2008）；
使用环境
工作温度: -10℃ ～ +55℃；储存温度: -20℃ ～ +70℃；相对湿度: 5 ～ 95%,无冷凝。
安装及接线
外形尺寸

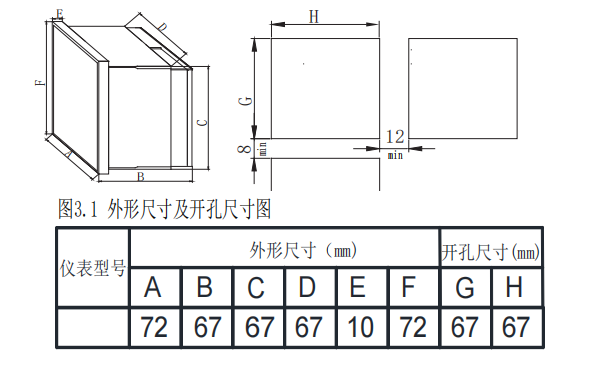

PA6000-24M智能手操器的外形尺寸及开孔尺寸图见3.1
