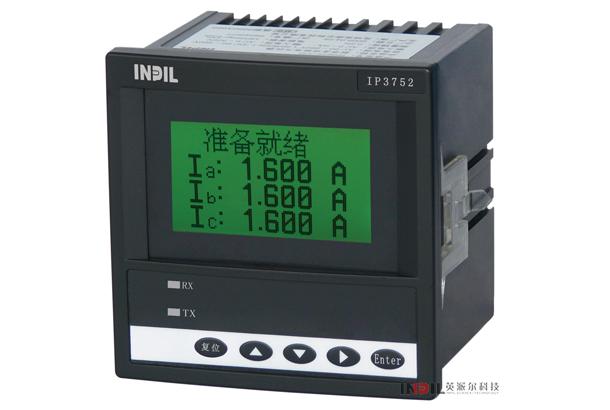

IP3752数字电机保护器

 1.产品简介

    IP3752数字电机保护器(以下简称保护器)主要用于保护交流电压380V，频率50Hz，电流1000A以下的各种交流电机。具有过载、堵转、轻载、不平衡/缺相、过压/欠压、短路、接地等故障保护功能，并有最大允许分断电流保护以及全参数测量(包括三相电压/电流、接地电流、有功/无功功率、功率因数、频率、有功和无功正/负电能和不平衡率等参数)、操作控制、远程通讯等功能。其采用互感器与主体分离的电流输入方式，需配合专用或通用CT模块一起使用。

    该保护器采用测量、保护、控制一体式设计,实时显示测量参数、故障状态，可进行参数整定、事件记录查询和复位操作等现场操作，并可通过RS485通讯网络或变送输出与控制中心连接，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。广泛适用于化工、石化、建材、冶金、市场、环保等行业。

2.产品特点

 计测功能

    保护器可测量电机的三相电压/电流、有功/无功功率、功率因数、频率、有功正/负电能、无功正/负电能，同时可测量电机的接地电流、电流不平衡率、累计运行天数(0～9999天)和单次运行天数(0～9999天)。

 保护功能

    保护器提供过载、短路、接地、堵转、轻载、不平衡、缺相、欠压、过压以及最大允许分断电流保护等多种保护功能。

故障预警功能

    在电机故障发生时,在动作时间内保护器闪烁显示故障类型，同时显示故障值，并对动作时间进行倒计时；计时结束后进行相应的故障停机。

定时限和反时限功能

    电流过载保护可选择为定时限或反时限保护功能。定时限保护动作时间由用户设定；反时限保护动作时间是根据过载倍数和曲线斜率计算而来，具体动作时间参阅表一、表二或反时限保护特性曲线图。

电流上限报警功能（当Jb功能设置为报警时）

    当电机在运行状态下电流超过电流上限报警设定值时，保护器将进行报警输出倒计时，倒计时结束后保护器进行电流上限报警输出。

控制功能

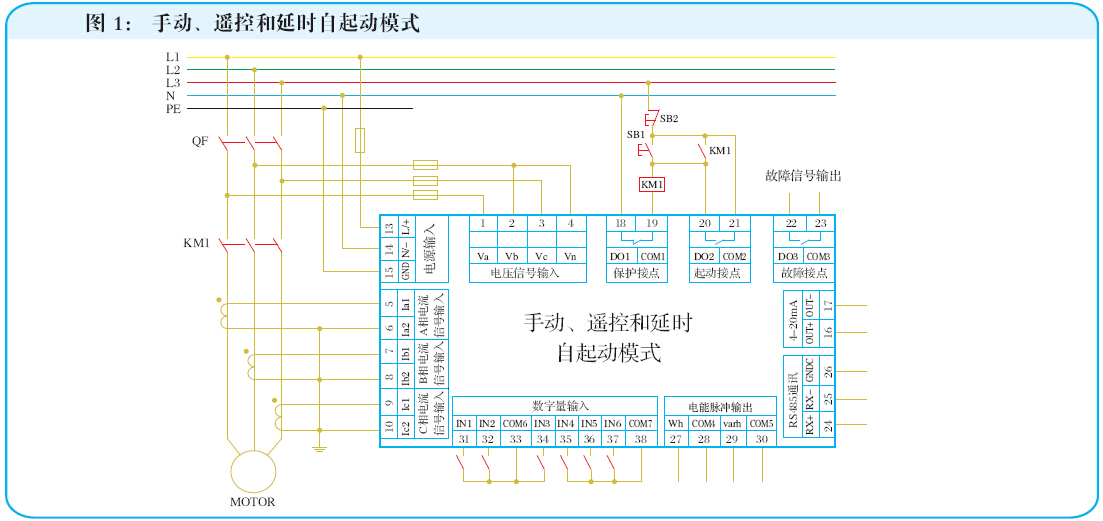

    具有三组继电器输出，能满足电机直接起动、来电延时自起动、远方遥控起停、保护停机等,任意设定来电延时自起动时间（0～99.9秒），可实现电机分批起动。

通信功能(选件，仅适用于-C的型号)

    具有RS485接口，MODBUS-RTU通信规约，与RTU、PLC及多种微机工控组态软件(iFIX、WinCC、Intouch、组态王、MCGS)实现网络通讯，构成分布式电机综合保护监控系统。

变送输出功能(选件，仅适用于-A1的型号)

    可选择设置A、B、C三相电流中的某相或接地电流变送输出DC4～20mA(出厂默认A相电流0～1A对应DC4～20mA)。

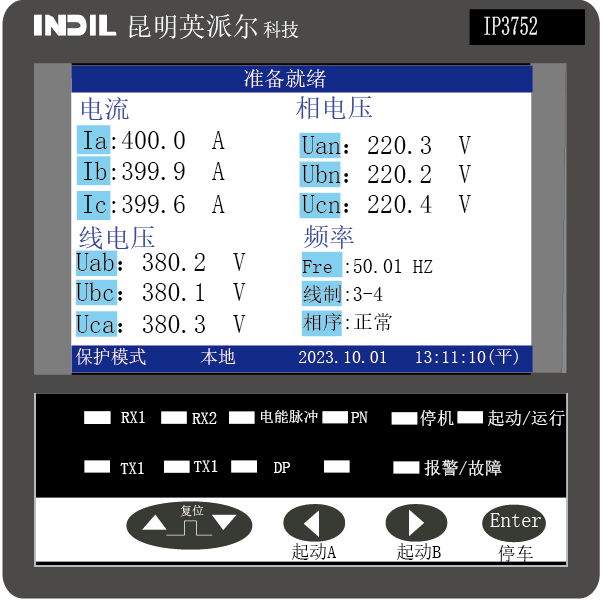

大屏幕图形点阵液晶显示

    采用128×64图形点阵液晶显示测量结果及参数，清晰直观。

事件记录功能

    当电机出现故障或电流上限报警时，保护器将自动记录故障类型和故障值。保护器可记录最近10条故障或电流上限报警事件，最新出现的故障或电流上限报警事件存放在第1条，按顺序向后递推，再次出现故障或电流上限报警时刷新纪录。

超强电磁兼容设计

    采用全电磁兼容设计，使保护器具有极强的抗干扰能力，能在各种复杂的电磁干扰环境中可靠工作。
