IP3751智能电机保护控制器

1.产品简介


    IP3751智能电机保护控制器(以下简称控制器)是新一代全功能的电机保护控制器。在电机发生过热、过载、短路、堵转、欠载、欠功率、欠压、过压、相序、缺相/不平衡、接地、漏电和起动加速超时等故障时予以保护,同时可实现测量、显示、通讯、控制、诊断和故障管理等功能。

    控制器基于高性能微处理器和现场总线技术,通过测量三相电流、电压、漏电、接地等参数,进行数据分析和处理,从而实现电机全面控制与保护。保护器采用模块化设计,产品体积小,结构紧凑,安装方便,在低压配电柜中的MCC柜 和1/4模数以上各种抽屉柜中可直接安装使用,与传统型电机保护控制方案相比,其可靠性和性价比大为提高,广泛应用于电力、邮电、冶金、化工、石化、烟草、建材等各行各业,为电机提供安全、可靠和高效的管理与保护。

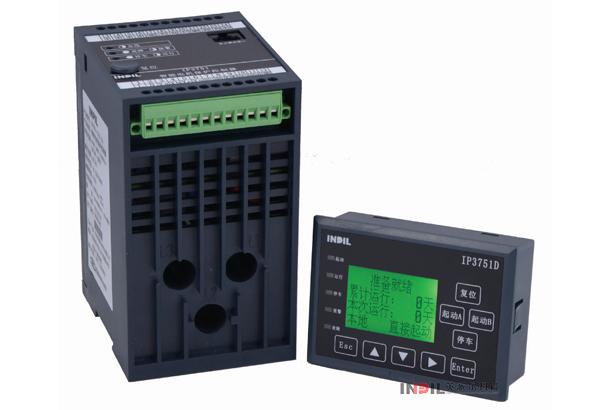

    控制器由本体模块和显示模块组成,本体模块可独立运行,实现测量功能、保护功能、电机起/停控制功能和通讯功能;显示模块为可选辅件,用户可根据需要进行配置。

 2.产品特点

    控制器提供了14 种起动方式:保护起动模式、直接起动模式、可逆起动模式、双速起动模式、自耦变压器两继电器起动模式、自耦变压器三继电器闭环起动模式、自耦变压器三继电器开环起动模式、星/三角两继电器起动模式、星/三角三继电器开环起动模式、星/三角三继电器闭环起动模式、电阻降压起动模式、软启动开环模式、软启动闭环软停使能模式、软起动闭环软停禁止起动模式。

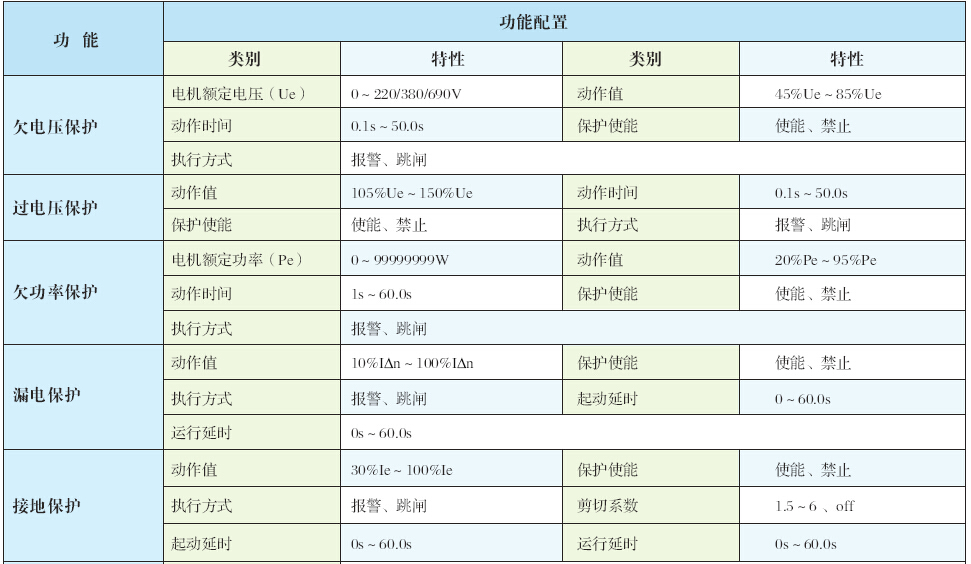

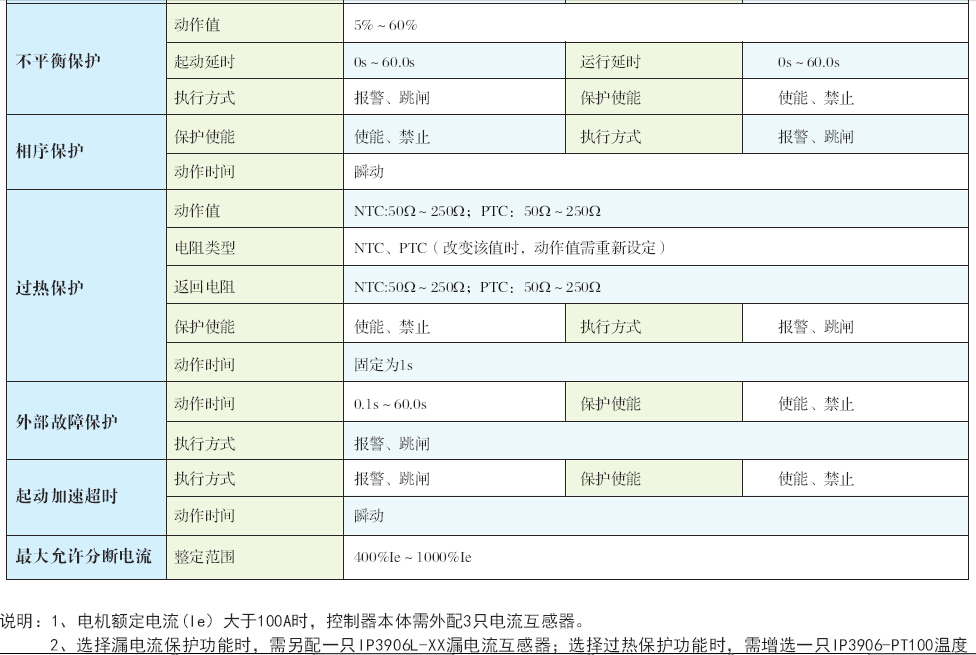

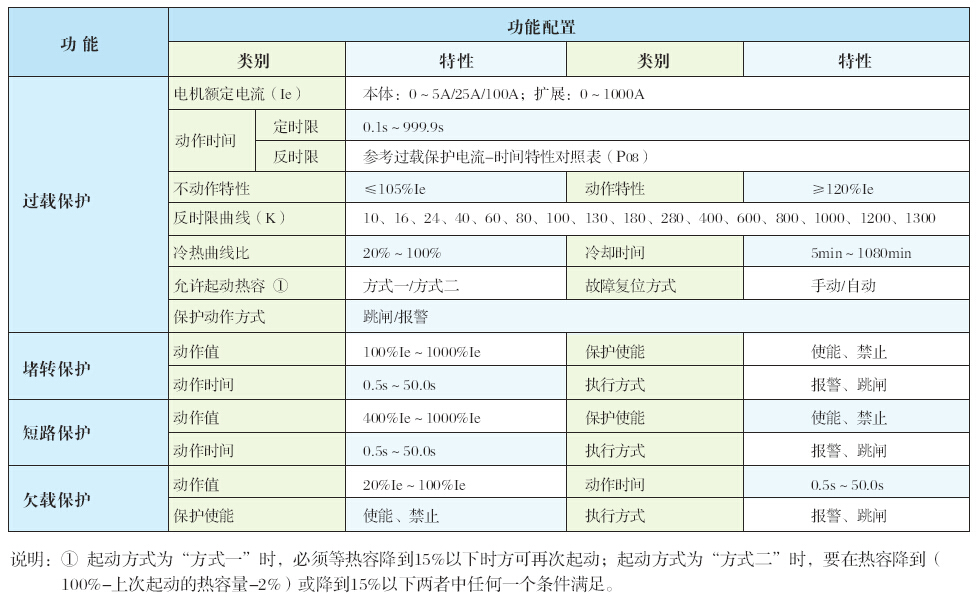

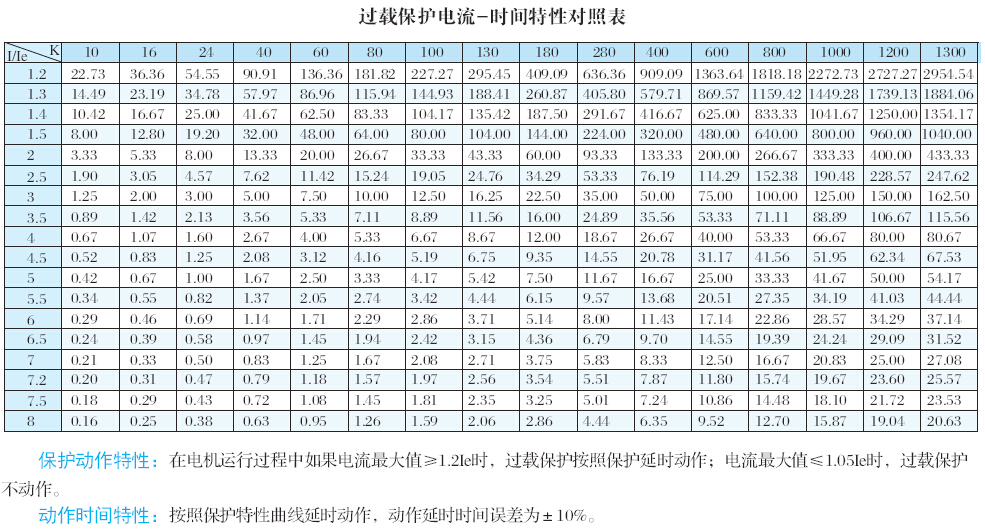

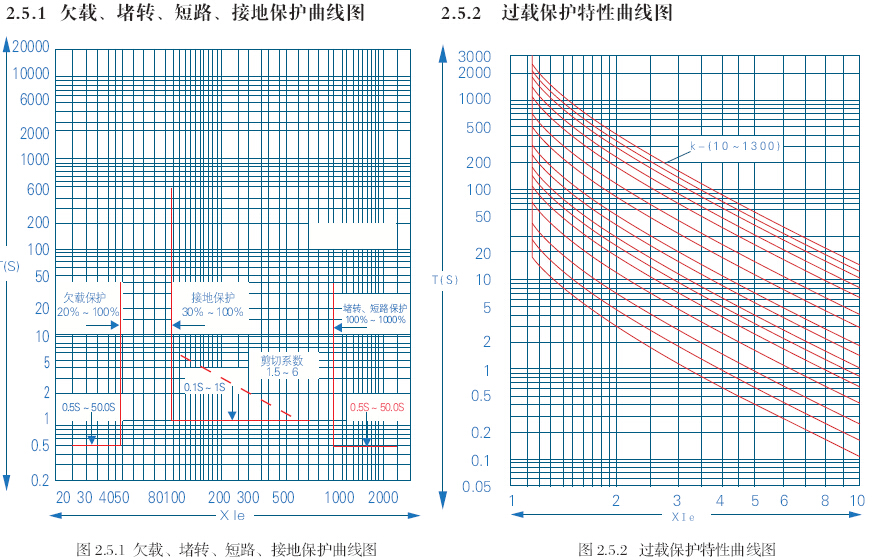

    控制器提供了多种保护方式过载保护、堵转保护、欠载保护、欠功率保护、相序保护、缺相/不平衡保护、接地保护、漏电保护、欠电压保护、过电压保护、过热保护外部故障保护(工艺联锁保护)、起动加速超时保护、最大允许分段电流。

    多种通讯方式和现场总线支持:具有RS485接口、MODBUS-RTU通信规约,与RTU、PLC及多种微机工控组态软件(iFIX、WinCC、Intouch、组态王、MCGS)实现网络通讯,构成分布式电机综合保护监控系统。也可增加Profibus通讯转换模块,实现Profibus通讯。

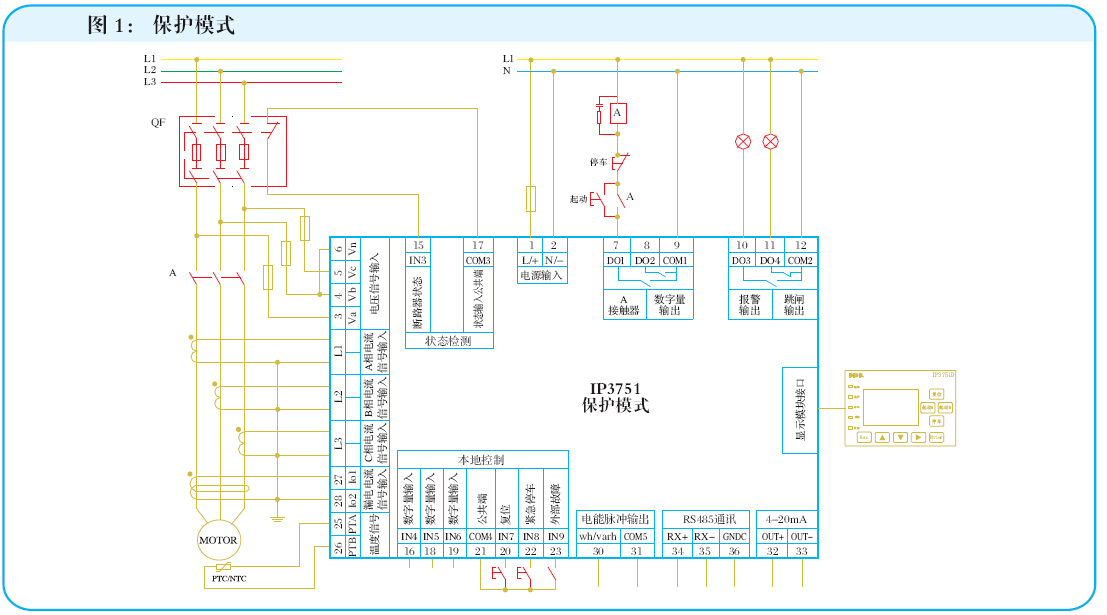

    控制器具有多达10路的数字量输入和4路的数字量输出:数字量输入用于不同控制方式下的接触器,断路器的信号输入,用于电机状态的检测,同时还用于起动、停车、紧急停车、复位、本地/远程等信号输入。数字量输出用于不同控制方式下的继电器的信号输出,用于控制接触器吸合与断开,报警与跳闸信号的输出。

    具有单路模拟量DC4-20mA输出功能:可编程选择三相电流、电压中的某相或漏电流、接地电流、总有功功率、总无功功率、总功率因数的变送输出DC4-20mA,同时可自由设置变送量程。

    高精度、全参数测量功能:可测量三相电流、电压(相电压、线电压)、漏电流、接地电流、频率、有功/无功功率、功率因数、视在功率、电流不平衡率、热电阻、有功正/负电能、无功正/负电能等电参数。测量参数均优于0.5级。

    完善的事件记录和运行记录功能:控制器可提供10条最近由于电机故障停车或报警的事件记录,同时还可提供电机累计运行天数、单次运行天数、起动次数、晃电次数、本次起动时间、上次晃电时间等运行记录,方便日常的运行和维护管理。

具有来电自起动和晃电再起动功能

晃电再起动功能:

    由于晃电导致电机停车时,控制器可根据预设的参数对电机进行晃电再起动,保证短时晃电不影响正常生产过程的连续性。


来电自起动功能:

    控制器具备来电自起动功能,上电后不需人为的发出起动指令来起动电机,根据不同的来电时间来起动电机,实现分批自起动。

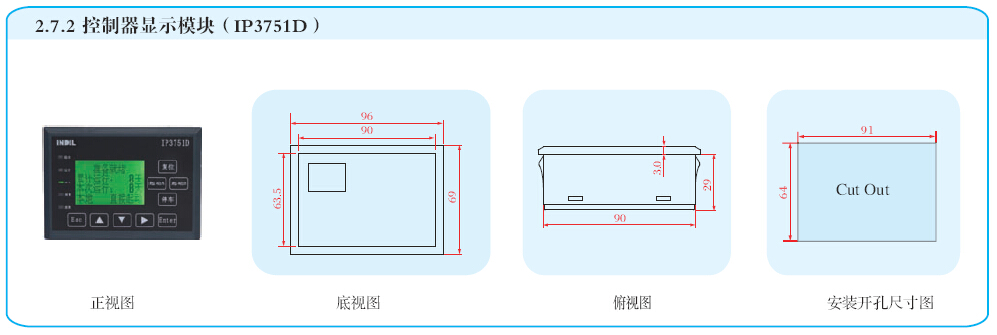

 大屏幕图形点阵液晶显示(用于IP3751D显示模块)

    采用128×64大屏幕宽温图形点阵液晶显示模块,全中文显示,清晰直观,易学易用。


方便的安装方式:

    控制器主机采用穿芯式电流信号输入方式,电机额定电流在100A以下时直接使用主机本体电流互感,电机额定电流在100A以上电流信号需外接3只通用电流互感器。控制器主机和显示模块采用分离式的安装方式,主机采用35mm导轨安装,表头采用开孔嵌入式安装,能满足常用的GCS、GCK、MZC等开关柜和抽屉柜的安装要求。
