IP3754数字电机保护器
作者:英派尔-张 点击:4086次 日期:2015-08-28  []  []  []

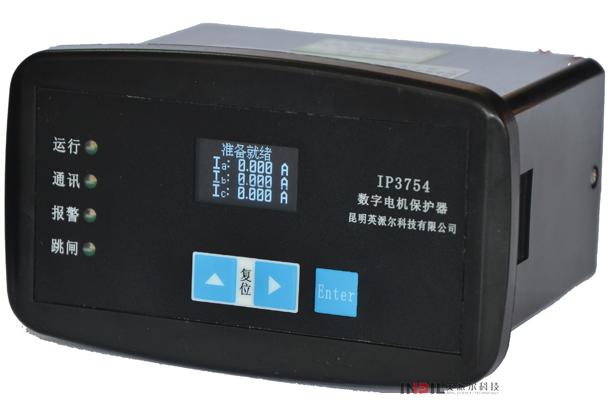

IP3754数字电机保护器

1.产品简介

        IP3754数字电机保护器(以下简称保护器)主要用于保护交流电压220V,频率50Hz,电流1000A以下的各种交流电机。具有过载、堵转、轻载、不平衡/缺相、过压/欠压、短路、接地等故障保护功能,并有最大允许分断电流保护以及参数测量、操作控制、远程通讯等功能。其采用互感器与主体分离的电流输入方式,需配合专用或通用CT模块一起使用。

        该保护器采用测量、保护、控制一体式设计,可实时显示测量参数、故障状态等,可方便用户进行参数设置、复位操作等。在全面实现保护、测量控制一体化的同时,通过RS485通讯网络与控制中心连接,从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

        IP3754数字电机保护器是我公司为满足不同的客户需求而开发的专业型保护器,具有功能强、显示直观、设置方便等特点,主要用于化工、石化、建材、冶金市政、环保、等行业的配电场所。

        当电机额定电流大于5A时,需外接专用或通用电流互感器。

2.产品特点

计测功能

        IP3754数字电机保护器高精度(0.5%)测量电压、三相电流和接地电流,可任意设定电流变比,直接指示一次侧被测电流值;还可记录电机累计运行天数(0~9999天)以及电流不平衡率等。

 保护功能

        保护器提供过载、短路、接地、堵转、欠电流、不平衡、缺相、欠压、过压以及最大允许分断电流保护等多种保护功能(过载可选择为定时限或反时限)。

报警功能

        保护器具有过载、堵转、欠电流、不平衡、缺相、欠压、过压等报警功能;当故障发生时,保护器 闪烁显示报警类型,同时显示出故障报警值,并进行倒计时;倒计时结束后故障停机。

定时限和反时限功能

        电流过载保护可选择为定时限或反时限保护功能。定时限保护动作时间由用户设定,反时限保护动作时间根据过载倍数和曲线斜率计算而来,具体动作时间参阅表或反时限保护特性曲线图。

电流上限报警功能

        当电机电流超过电流上限报警设定值时,保护器将进行报警倒计时,倒计时结束后保护器进行电流上限报警输出。

控制功能

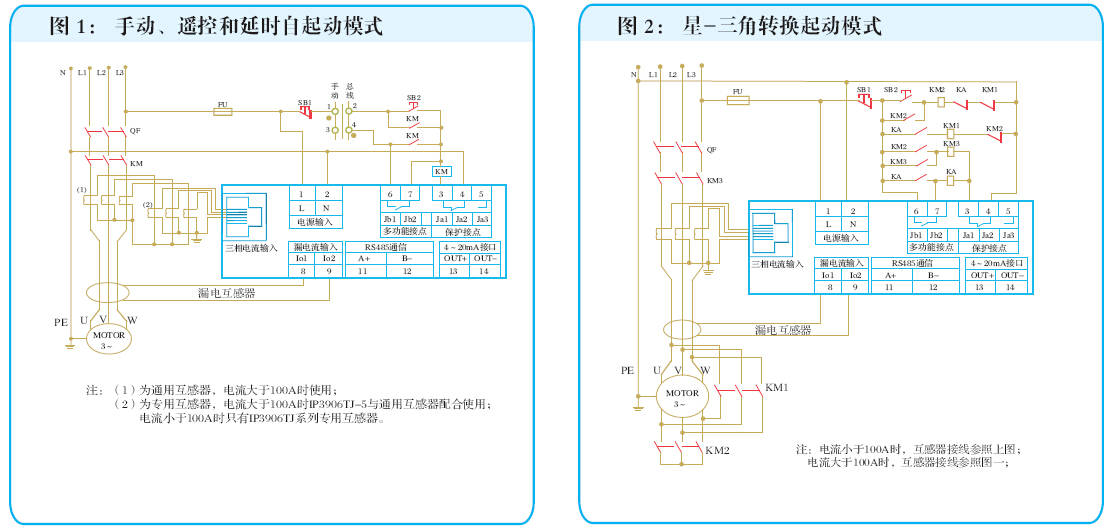

        具有三组继电器输出,能满足电机直接起动、星/三角起动、来电延时自起动、远方遥控起停、保护停机等,任意设定来电延时自起动时间(0~999.9秒),实现电机分批起动。

 通信功能(选件,仅适用于-C的型号)

        具有RS485接口,MODBUS-RTU通信规约,与RTU、PLC及多种微机工控组态软件(iFIX、WinCC、Intouch、组态王、MCGS)实现网络通讯,构成分布式电机综合保护监控系统。

变送输出功能(选件,仅适用于-A1的型号)

        可选择设置A、B、C三相电流中的某相变送输出DC4~20mA(出厂默认0~1A对应DC4~20mA)。

大屏幕图形点阵液晶显示

        采用128×64图形点阵液晶显示测量结果及参数,清晰直观。

事件记录功能

        当电机出现故障或电流上限报警时,保护器将自动记录故障类型和故障值。保护器可记录10条故障或电流上限报警事件,最新出现 的故障或电流上限报警事件存放在第1条,按顺序向后递推,再次出现故障或电流上限报警时刷新纪录。

超强电磁兼容设计

        采用全电磁兼容设计,使保护器具有极强的抗干扰能力,能在各种复杂的电磁干扰环境中可靠工作。
