◆产品简介
导轨式三相交流电能表是我公司自主研发的新型三相电子式电能表，采用微电子技术与进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术，可直接精确地测量额定频率为40Hz～70Hz的三相工频交流电压、电流、功率因数、有功和无功功率、视在功率、频率、2～３1次三相电压/电流以及总电压/电流谐波计量、有功和无功正/负电能、分时电度量及统计负载累计运行时间、单次运行起始时间、单次运行结束时间、单次运行电能累计，并由OLED液晶显示测量参数。具有测量、显示、参数设置、通讯、数据存储和累计运行天数等功能,针对供配电系统进行设计,使用直接交流采样及真有效值测量原理,可编程设置电压互感器(PT)、电流互感器(CT)变比,直接指示一次侧被测参数值。电量经交流采样、数字滤波、微机处理后送液晶模块显示，并可选配RS485接口，NB物联网无线通讯接口、LoRa物联网无线通讯接口与计算机通信,实现自动控制及无人值守。具有可靠性好，体积小、重量轻、外形美观、安装灵活方便等特点。广泛应用于电力、水利、环保、冶金、化工、石化、铁路、建材、烟草、民航、市政、智能建筑等行业的供配电场所。
◆产品特点
● 使用直接交流采样及真有效值测量原理
对供配电系统二次回路信号进行直接交流采样，由DSP进行真有效值数据处理。
● 任意设定所配用电压、电流互感器变比
可根据所配用的电压、电流互感器，任意设定电压、电流互感器变比值。
● 直接指示一次侧被测参数值
直接指示供配电系统一次侧被测电参数值。
● 高精度测量
所有基本参数测量精度均优于0.5%，并能准确测量各种波形信号（正弦波、三角波、方波等）。
● 多参数测量
可同时测量电压、电流、功率因数、有功功率、无功功率、视在功率、频率、2～３1次三相电压/电流以及总电压/电流谐波计量、有功正/负电能、无功正/负电能、分时电度量等电量参数,还具有计时器功能，可统计累计运行时间、单次运行起始时间和结束时间、单次运行电能。
● 超强电磁兼容设计
采用全电磁兼容设计，使仪表具有极强的抗干扰能力，能在各种复杂的电磁干扰环境中正常工作。
● 人性化的界面操作
采用OLED图形点阵液晶模块显示，以中文界面与用户进行交流，通过面板按键输入设置电压变比、电流变比、通讯波特率、地址、数据格式、接线方式、电压、电流量程及门限设置、电流互感器极性选择(用户需要时，请与厂家联系)等参数。采用全中文菜单方式操作,简便直观、易学易用。
● 显示方式的灵活选择
可以依据客户使用要求灵活选择手动切换显示和自动轮巡显示方式。
● 图形点阵液晶显示
采用128×64 OLED图形点阵液晶显示测量结果及参数，清晰直观。
● 智能校表功能
提供的智能化自动校验方式，测量稳定性、可靠性大为提高，使精度校验更为简单易行。
● 电度量底数预置功能
可根据需要输入电度量底数。
● RS485通讯功能（选件，适用于-C的型号）
带-C的型号具有RS485通讯功能，提供国际标准的Modbus通讯规约。
● 无线通信功能
支持LoRa、LoRa-Mesh、NB-IOT、4G等无线通信方式
● 安装方式
采用35mm标准导轨安装方式。
◆技术标准
导轨式三相多功能电能表引用以下标准：
(1) Q/IP01-2023 6000系列数字电力仪表
(2) GB/T 13978-2008 数字多用表通用技术条件
(3) GB/T 7676.8-2017 直接作用模拟指示电测量仪表及其附件
(4) GB/T 17626.4-2018 电磁兼容试验和测量技术
(5) GB/T 15282-1994 无功电度表
(6) GB/T 15283-1994 0.5、1和2级交流有功电度表
(7) GB/T 15464-1995仪表包装通用技术条件
① C：RS485通讯接口
标准RS485接口，国际标准MODBUS规约。
② LR：LoRa通讯接口
支持LoRa通信协议，星状网架构，支持星状网轮询和星状网并发。
③ LM：支持LoRa-Mesh通讯
④ NB：支持NB-IOT通讯
⑤ 4G：支持4G网络通信

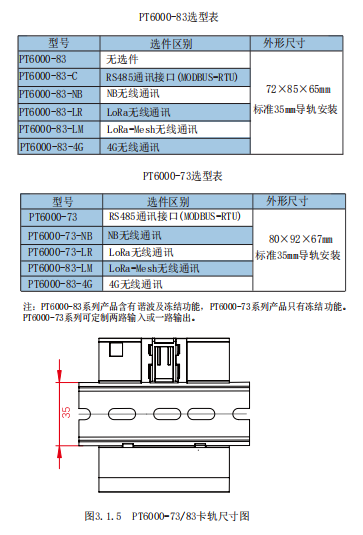

◆产品选型
