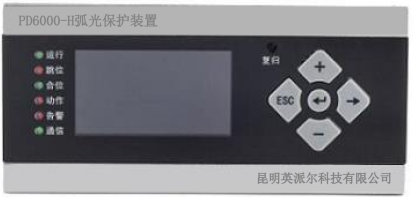

装置介绍

电力系统母线短路故障中，重点设备和人员伤害主要是由电弧光引起。弧光保护装置是一款集成性快速就地化开关柜防爆保护。母线弧光保护装置智能化高，动作速度快。可以大幅降低故障切除时间，从而进一步缩小设备损坏程度，保障整个电网的安全运行。弧光保护装置具有广泛实用性、高可靠性。

PD6000-H馈线弧光保护功能的判断逻辑为保护电流和弧光双判据。装置可设定为纯弧光动作或弧光电流双判据动作。装置可接入3相保护电流和3相保护电压，同主机自身可以最多接入9路弧光传感器。馈线弧光保护主要应用于对进出线开关柜进行本柜的独立保护。主要保护对象为开关柜的断路器室、和电缆室。同时装置具备过流三段保护功能。

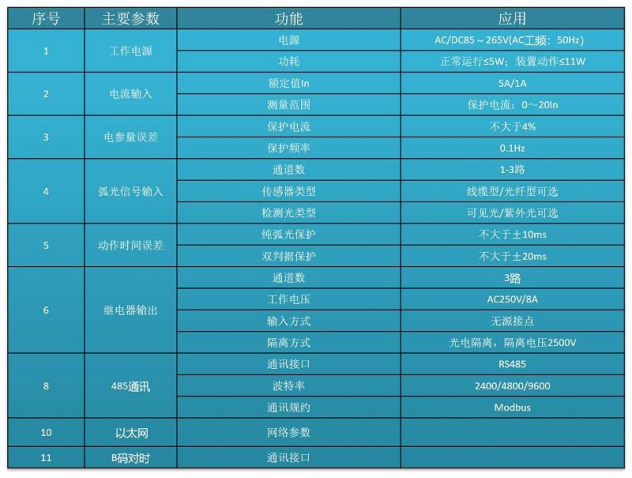

主要参数

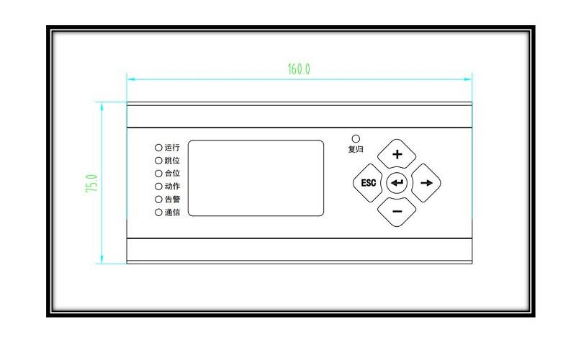

外观尺寸
