中国联合水泥集团南阳分公司能耗管理系统

中国联合水泥集团南阳分公司主营“CUCC”中联牌水泥，生产规模为年产高标号水泥250万吨。公司水泥技术工艺先进，生产装备现代化，有4000t/d和2000t/d新型干法水泥熟料生产线各一条。近两年公司通过对两条熟料生产线的技术改进，使生产能力超水平发挥，工艺技术达到国内先进水平。

目前，公司拟对高压和部分低压供电回路进行技术改进，增加一套先进的电能计量远程抄表管理系统，简称计量管理系统。以便能更好的对全公司用电进行精细化管理，实时采集各工序、各车间、各设备的用电信息，监测设备的动态运行情况，分析设备和整线的能耗情况，自动生成小时报表、班报表、日报表、月报表和年报表，为公司领导决策提供科学依据。

技改要求如下：

1、电能计量以各个电气室为主体，基本分为：总降压站电气室、1#窑头电气室、2#窑头电气室、1#窑尾电气室、2#窑尾电气室、1#水泥磨电气室、2#水泥磨电气室、余热发电；

2、在各系统高压主机设备及根据系统取能分离出来的设备增设计量电能表。其中高压设备的电能表安装于高压柜原电能表位置，低压设备安装于抽屉柜内，所安装电能表要求准确等级为0.5级，安装后必须保证使用安全及整体美观；

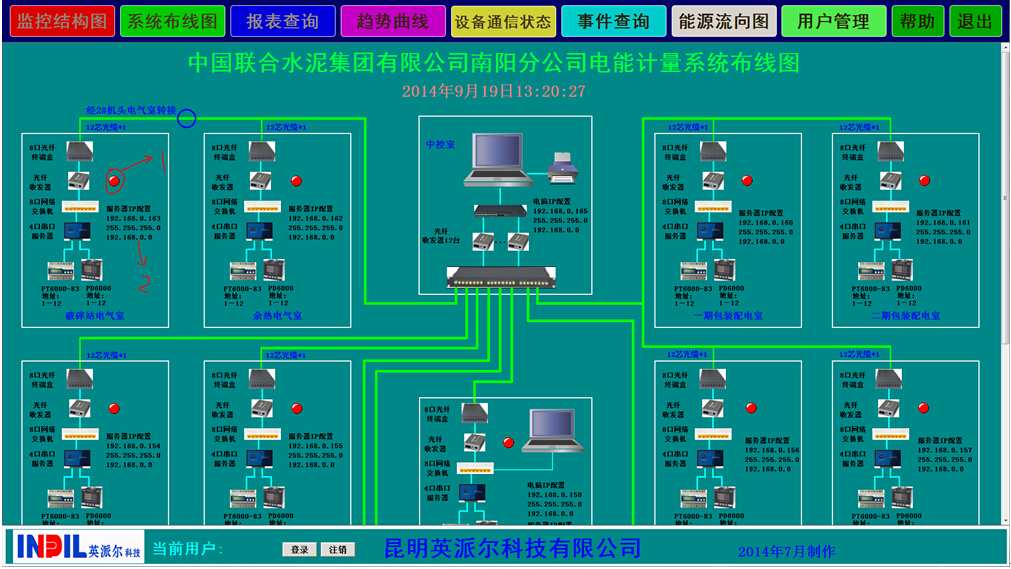

3、各电气室采集的电能数据通过光纤、交换机、串口服务器等设备传输到后台通讯管理器，最终通过计量计算机进行终端统计显示。电能计量的通讯管理器放置于工程师站，计量计算机安装两台,一台放置于总降压站，一台放置于中控室。

4、电能计量系统需实现的主要功能：

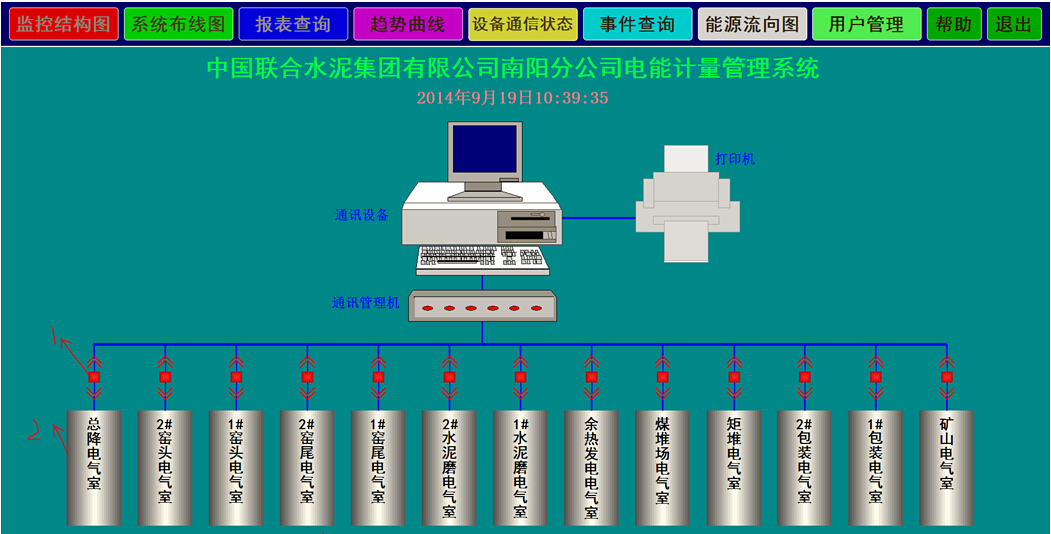

（1）具备完整美观的系统计量机构图，能直观显示各工序所属主机设备运行的相关信息；

（2）具备主机日报表、月报表、电参数报表次日自动生成及历史报表查询功能。每个配电室标准配置3张主机报表（主机日报表、主机月报表、主机电参数报表），表格样式见附件1；

（3）具备工序日报表、月报表、年报表次日自动生成及历史报表查询功能。每个工序工艺系统标准配置3张工序报表（工序日报表、工序月报表、工序年报表），表格样式见附件1；

（4）具备主机设备的电流、电压、功率、功率因数、电度实时数据及历史数据查询功能；

（5）具备单机及系统的电能趋势曲线图自动生成及历史趋势曲线图查询功能（电能、电流电压、功率因数曲线等）；

（6）各类报表均生成Excel文件可存储及导出（日报及月报于次日0:00和本月26日0:00自动生成,具体日期划分可根据用户需要作更改），要求实现通过手动输入产量后自动算出各系统用电单耗；

（7）如贵公司因生产需要，重新对工序电耗划分时，计量系统应具备在线修改、调整功能。
