智能电力监控仪
智能电力监控仪
作者：DM 点击：721次 日期：2024-02-28 [小] [中] [大]
测量及显示范围
电 压：0 ～ 999.9kV； 有功功率：-9999MW ～ 9999MW；
电 流：0 ～ 60kA； 无功功率：-9999Mvar ～ 9999Mvar；
视在功率：9999MVA； 功率因数：-1.000 ～ +1.000；
谐波：2～63次电压/电流谐波
频 率：40 ～ 70Hz；
有功正负电能：1000000000kWh；
无功正负电能：1000000000kvarh；
有功电能脉冲输出常数 =1800imp/kWh；
无功电能脉冲输出常数 =1800imp/kvarh
输出方式及功能（可选）
① 通讯接口
-DNT：标准 DeviceNet接口，满足CIP通用工业协定。
-DP：标准Profibus-DP，满足Profibus-DP行规。
-C：标准 RS485 接口，满足标准 MODBUS 规约。
-TCP：标准Modbus-TCP接口，满足标准 MODBUS 规约。
-PN：标准Profinet-PN接口，满足工业以太网标准。
-ET：标准EtherCAT接口，满足工业以太网标准。
-EIP：标准EtherNet/IP接口，满足CIP通用工业协定。
② D- 数字量输入、输出
输入 2 路（最大 6 路），光耦隔离无源触点输入；
输出 2 路（最多 3 路），继电器无源触点（3 常开）；
输出触点负载：AC250V/5A 或 DC24V/5A。
③ F- 分时电度量
具有四种费率（尖峰平谷），一天可分为八个时段，每个时段都可编程为尖、峰、平、谷四种费率之一。
④ A- 单路模拟量 DC4 ～ 20mA 输出
部分表型最多支持三路变送输出，其中A1代表一路模拟量输出，A2代表两路模拟量输出，A3代表三路模拟量输出。输出范围：编程选择 A、B、C 三相电流等实时测量参数中的某一相输出 DC4 ～ 20mA。（出厂默认0～ 5A( 基本量，不乘变比值 ) 对应 DC4 ～ 20mA；其它对应值可由按键设定，如：0 ～ 1A 对应 DC4 ～ 20mA。）；
⑤ J- 继电器报警输出
可选配一路继电器报警输出。
⑥ 相角测量
可测量三相电压电流相角。
⑦ 电压偏差测量 可测量三相电压、线电压偏差。
⑧ 不平衡度测量
可测量三相电压、电流不平衡度。
智能电力监控仪接线图

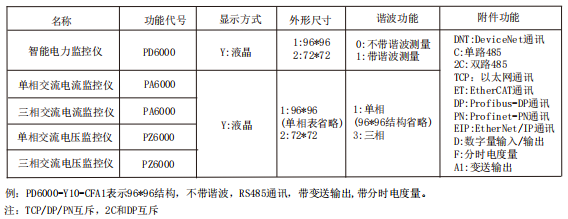

产品选型
输出方式及功能（可选）
